Schüco 279088 Motor-Treibriegelschloss für Antipanik-Schlösser (mit Riegel)
✔ Wir sind offizieller Schüco-Partner
2.260,00 €*
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit: 1 - 3 Werktage
Produktnummer:
1-2-00168
Herstellernummer:
279088
Gewicht:
2.23 kg
Beschreibung
Produktinformationen "Schüco 279088 Motor-Treibriegelschloss für Antipanik-Schlösser (mit Riegel)"

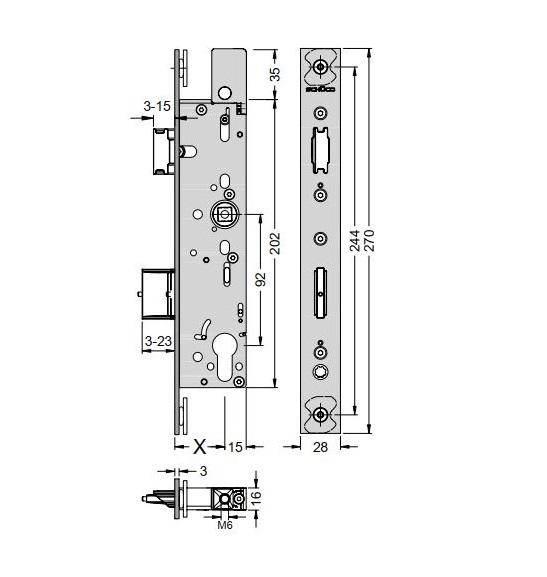

Abmessungen: siehe technische Zeichnung
Produktmerkmale:
- Dornmaß Standflügel: 35 mm
- Drückernuss: 9 mm
- DIN-Richtung: links oder rechts
- Öffnungsrichtung: innen oder außen öffnend
- Stulp: Flachstulp, INOX
- Zulassung:
EN 179
EN 1125 - Verriegelungsart: Einfachverriegelung
- Selbstverriegelung: nein
- Überwachung: ja
Weitere Merkmale:
- Nennspannung 24 V DC ±10%
- Stromaufnahme 2 - 4,2 A
- Restwelligkeit: 10 mV pp
- Standby max. 100 mA
- Entriegelungszeit 0,7 - 1 sec
Funktion:
Nach Betätigung des Bedienelementes am Standflügel sind die Treibstangen eingezogen und gleichzeitig der Gangflügel entriegelt. Das Schaltschloss gewährleistet die automatische Verriegelung des Standflügels.
Nach Betätigung des Bedienelementes am Standflügel sind die Treibstangen eingezogen und gleichzeitig der Gangflügel entriegelt. Das Schaltschloss gewährleistet die automatische Verriegelung des Standflügels.
Beschläge:
- Beschlag innen: Türdrücker (bei EN 179) / Stangengriff oder Druckstange (bei EN 1125)
- Beschlag außen: kein Beschlag
Herstellerangaben:
Firma: Schüco
Herstellerartikel: 279088
Firma: Schüco
Herstellerartikel: 279088
Hinweis: Wir empfehlen, das Austauschen von Beschlagteilen sowie das Justieren des Fensters/der Tür durch eine Fachkraft vornehmen zu lassen
Eigenschaften
| Antipanikfunktion: | B, E |
|---|---|
| Befestigungsachse: | symmetrisch |
| Dornmaß: | 35 mm |
| Drückernuss: | 9 mm |
| Produktfamilie: | S.B-1893x |
| Stulp: | Flachstulp |
| Verriegelungsart: | Einfachverriegelung |
| einsetzbar bei: | 2-flg. Türen |
| geeignet für Serie: | ADS 65.NI, ADS 65 NI.SP (Rauchschutz), ADS 65 NI.FR 30 (Brandschutz), ADS 80 FR 30 (Brandschutz), ADS 80 FR 60 (Brandschutz) |

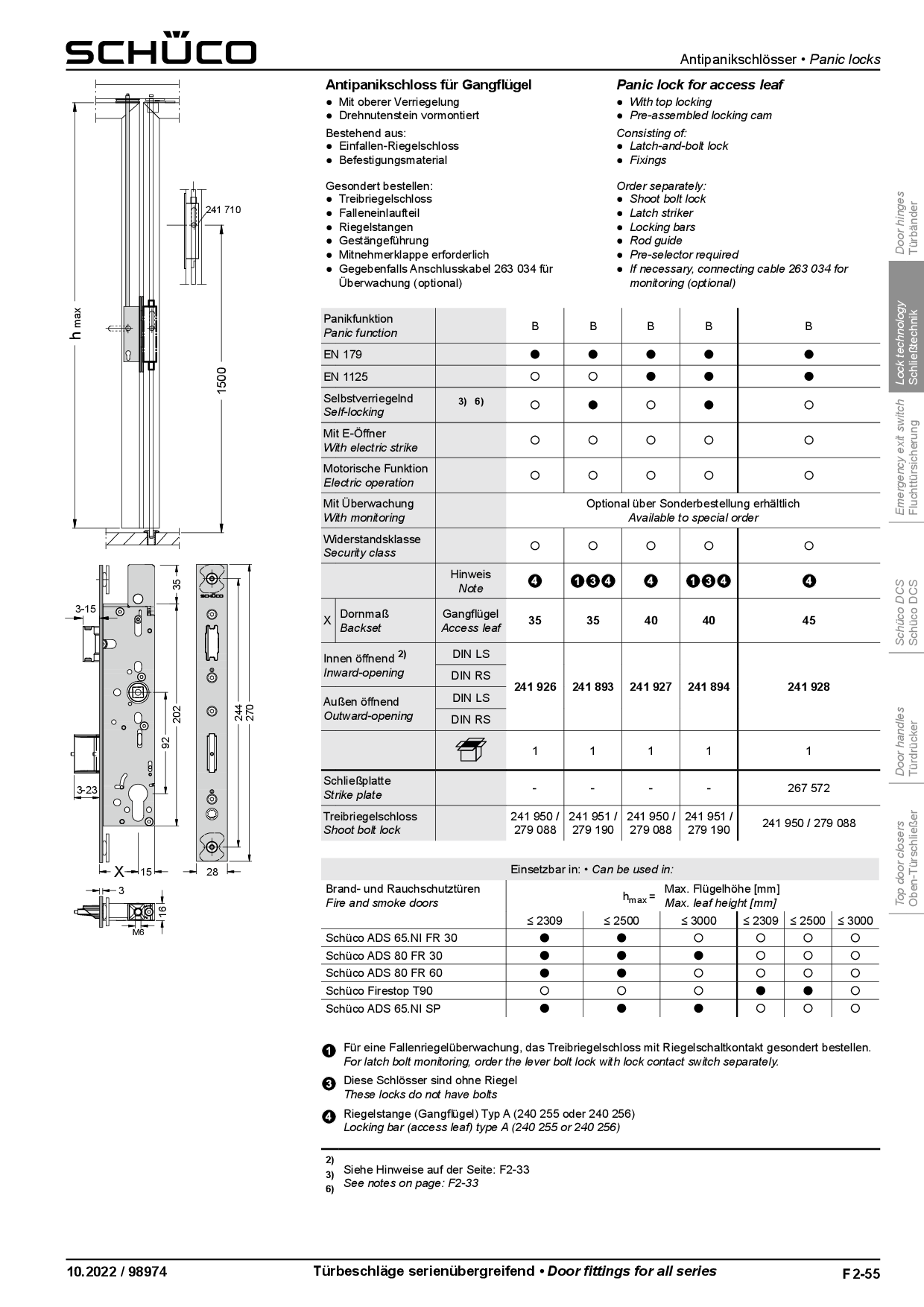

Datenblätter
